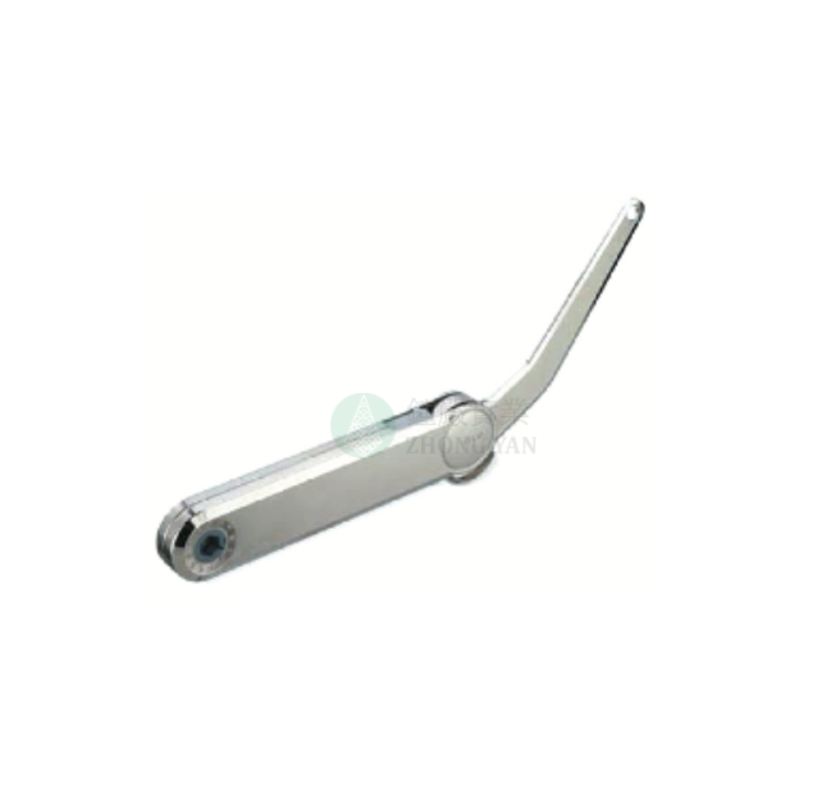

上昇斜開五金(德國進口)
| 型號 | 規格 | 款式 | 適用高度H(mm) | 適用寬度W(mm) | 載重(kg) | |
|---|---|---|---|---|---|---|
| H02362 | 06500 | 木門用 | M/白灰 | 400-700 | 600-900 | 5.4~10.9 |
| H02364 | 06000 | 木門用 | L/灰 | 400-700 | 600-900 | 5.1~7.6 |
| 款式 | M | L | |
|---|---|---|---|
| 門板高度 | 400 | 7.3~10.9 | 5.1~7.6 |
| 600 | 7.0~10.2 | 4.8~7.3 | |
| 500 | 6.5~9.6 | 4.4~7 | |
| 700 | 5.8~9.5 | 4.2~6.4 |

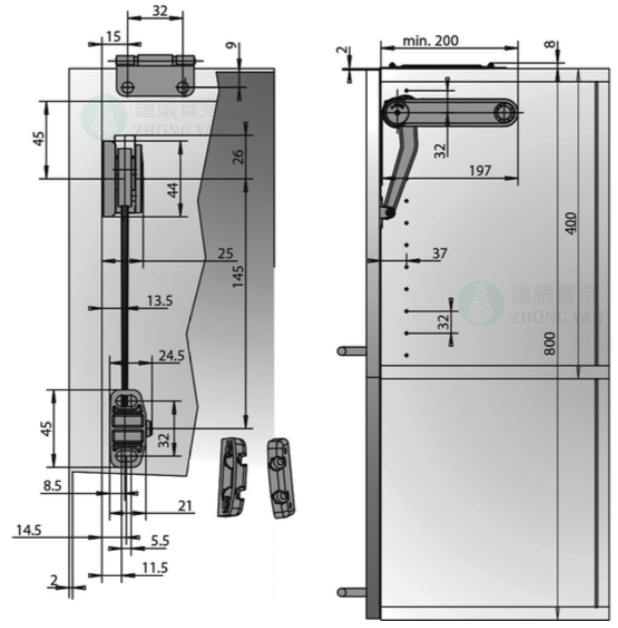

安裝說明

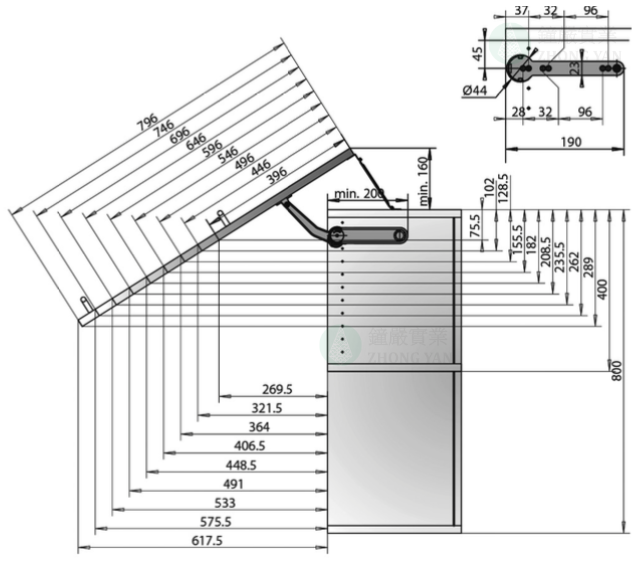

產品說明
木門接頭
| 型號 | 適用規格(mm) |
|---|---|
| H02806 | 鋁框條≥min50 |
連動斜開結合鉸鏈
| 型號 | 規格/高度H(mm) |
|---|---|
| H02807 | 自攻螺絲/≥160 |
側板固定座
| 型號 | 規格/深度D(mm) |
|---|---|
| H02808 | 自攻螺絲/≥200 |
