斜開上掀門五金(德國進口)
| 型號 | 高度H(mm) | 載重(kg) | 型式 | |
|---|---|---|---|---|
| L34370 | 12000 | 370-500 | 4.5-10.3 | S7 |
| L34500 | 12000 | 500-670 | 7.0-15.9 | S8 |
| L34670 | 12000 | 670-800 | 8.0-17.1 | S9 |
| * 附件：連動平衡桿x1支1200 mm(裁切尺寸：櫃體內徑-88 mm) | ||||

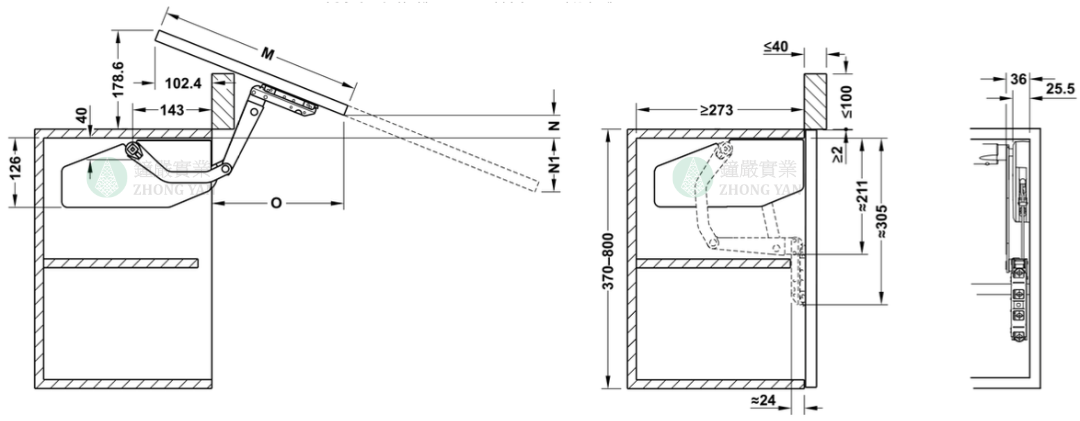

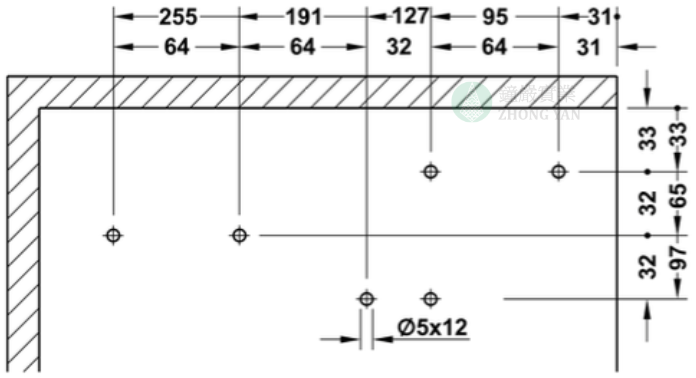

安裝說明
連動平衡桿
| 型號 | 長度L(mm) | 材質/表面處理 | |
|---|---|---|---|
| L34001 | 01000 | 1074 | 鋁合金/陽極處理 |
| M mm | N mm | N1 mm | O mm |
|---|---|---|---|
| 366 | 40.0 | - | 237.4 |
| 396 | 28.9 | - | 265.3 |
| 446 | 10.3 | - | 311.7 |
| 496 | - | 8.3 | 358.1 |
| 546 | - | 26.9 | 404.6 |
| 596 | - | 45.4 | 451.0 |
| 646 | - | 64.0 | 497.4 |
| 666 | - | 71.4 | 516.0 |
| 696 | - | 82.6 | 543.8 |
| 746 | - | 101.2 | 590.2 |
| 796 | - | 119.7 | 636.7 |
