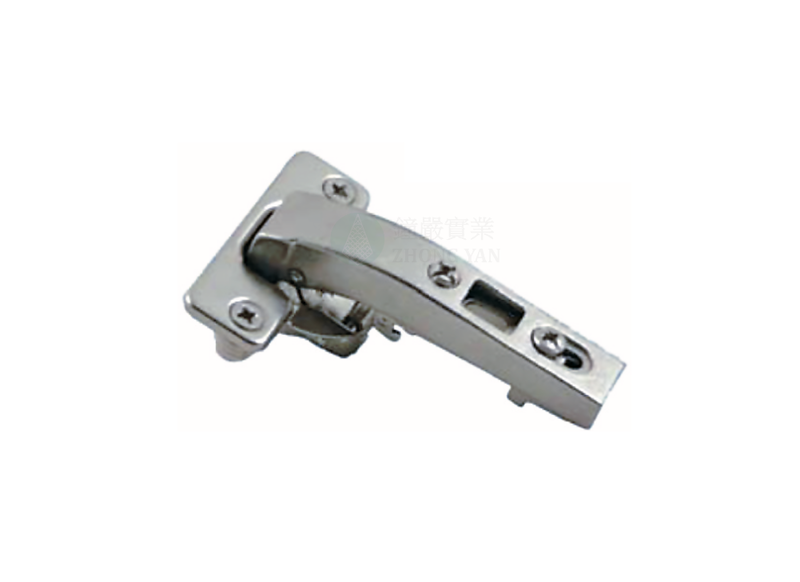

平行緩衝鉸鏈(補板)
| 型號 | 規格/型式 | 材質/表面處理 | |
|---|---|---|---|
| L30253 | 00230 | 無束/-90° | 鋼質鉸鏈杯及鉸鏈背/鍍鎳 |
| L30253-1 | 00235 | 有束/-90° | 鋼質鉸鏈杯及鉸鏈背/鍍鎳 |
| L30253-2 | 00245 | 有束/底束+5mm釘套/-90° | 鋼質鉸鏈杯及鉸鏈背/鍍鎳 |
| * 100 pcs |
安裝說明
平行緩衝鉸鏈(補板)
- 鉸鏈杯安装方式：螺絲固定/10mm束套
- 門片安装方式：門片到桶身卡入式快拆系统
- 鑽孔深度(mm)：12.0 mm
- 調整：側邊調整士2.5 mm、高度調整土2 mm(經由鉸錬杯)、深度調整士3 mm
- 備註：左側挖孔位置根據側遺調整的中心位置決定鉸鏈杯的距離值K
